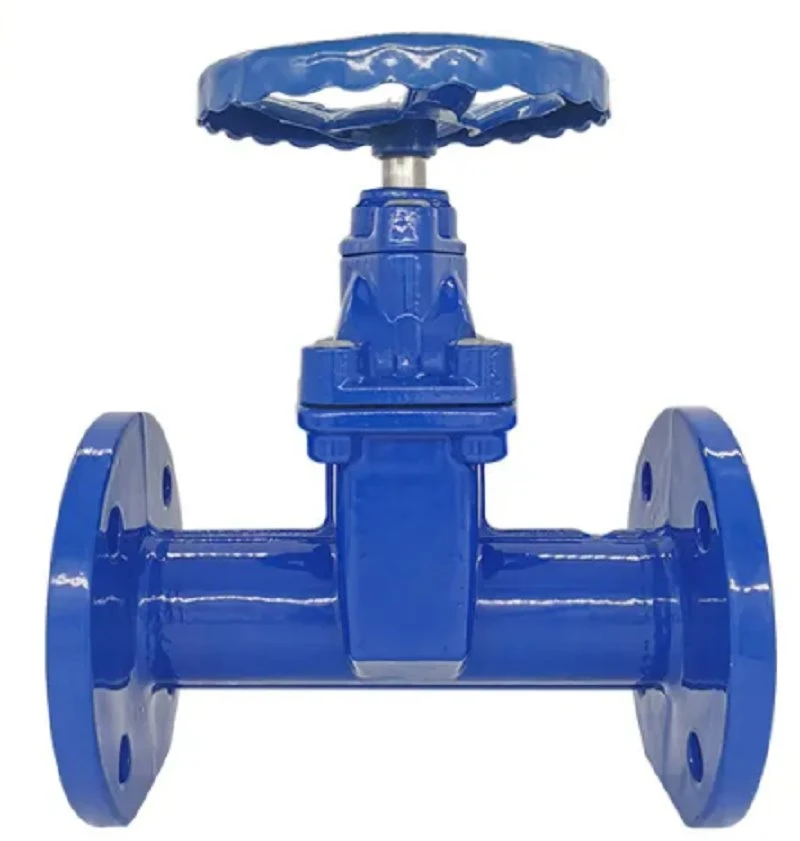

Introduzzjoni tal-valv tal-bieb F5:
Il-valv tal-bieb F5 huwa tip ta 'valv tal-bieb fl-istruttura wiċċ imb'wiċċ DIN, il-valv tal-bieb F5 jappartjeni għal valvi tal-bieb ta' struttura twila, il-valv tal-bieb F4 jappartjeni għal struttura qasira. Valv tal-bieb F5 jinkludi valv tal-ħadid fondut DIN, valv tal-bieb tal-azzar fondut DIN, valv tal-bieb ta 'pressjoni għolja jew medja DIN, valv tal-bieb tal-flanġ DIN, valv tal-bieb tal-elettriku DIN.
Applikazzjoni:
Huwa adattat għall-ilma tal-vit, drenaġġ, kostruzzjoni, pitrolju, kimika, ikel, mediċina, tessuti ħfief, enerġija elettrika, tbaħħir, metallurġija, sistemi ta 'enerġija, eċċ.
Deskrizzjoni:
Prinċipju ta' ħidma tal-valv tal-bieb tal-lastku mhux zokk F5:
Il-valv tal-bieb tas-siġillar tal-gomma jadotta struttura ta 'feles, li tista' tikseb effett tajjeb ta 'siġillar billi tuża l-bieb kollu biex tipproduċi kumpens ta' deformazzjoni. Ġewż ta 'zokk fil-korp tal-valv kuntatt dirett mal-medju, bl-użu ta' zokk li jdur permezz tal-ġewż, isuq il-bieb 'l fuq u 'l isfel biex jirrealizza l-ftuħ u l-għeluq tal-valv tal-bieb.
Speċifikazzjoni:
Daqs tal-valv: | 1.5"-64" |
Klassi tal-Pressjoni: | PN6-40 |
Materjali: | Ħadid duttili ASTM A536, azzar tal-karbonju A216 WCB, azzar li ma jissaddadx A351 CF8/CF8M. |
Standards tad-Disinn u tal-Manifattura: | DIN 3352 |
Standards Wiċċ imb Wiċċ: | DIN 3202 F4 |
Standards tad-Dimensjoni tal-Fanġ: | MT1092-2 PN10/PN16 |
Standards tat-Test tal-Pressjoni: | ISO 5208 |
Standard tat-Test: | Siġill * 1.1 darbiet, qoxra * 1.5 darbiet |
Ċertifikazzjonijiet tal-Kwalità/Prodott: | CE, ACS, WRAS, TS... |
Għażliet tal-operatur tal-valv | Rota ta’ l-idejn, gear ċanfrin, Trażmissjoni elettrika u pnewmatika |
Tipi ta' Konnessjoni tal-Proċess | Tip tal-ħanek |
Medju applikabbli | Ilma ħelu, drenaġġ, ilma baħar, ikel, mediċina, kull tip ta 'żejt, aċidu, alkali, eċċ. |
